移动电源18650电芯全自动点焊机BT-280Y

产品详情


适用范围:移动电源 18650 电芯的并联组合,实现连续全自动点焊。

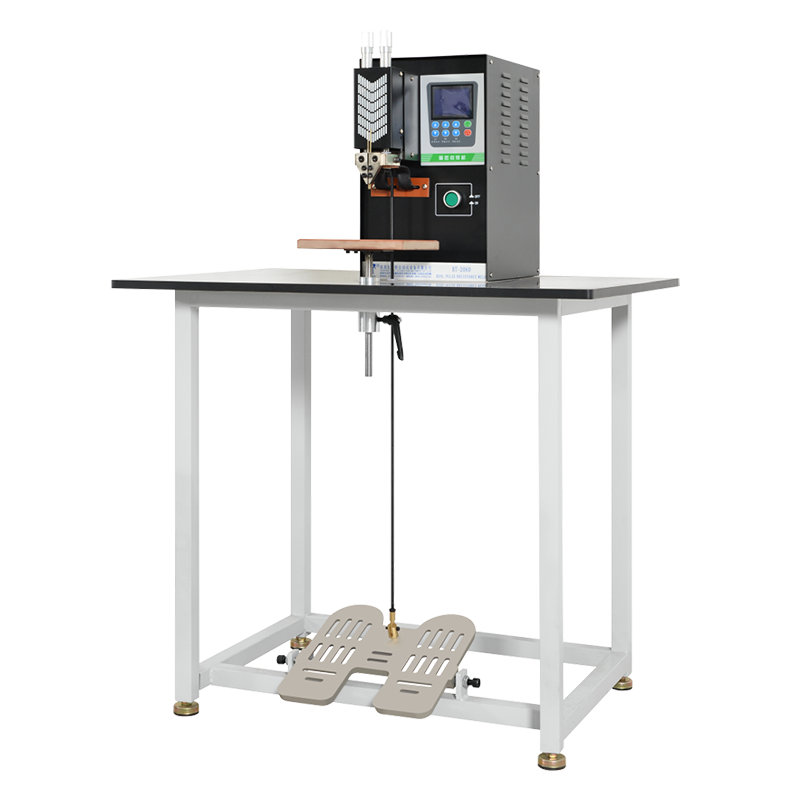

一、焊机图片

二、点焊效果图


1. 本机是一款目前行业对移动电源电池组合点焊工艺需求而开发的一款自动化点焊设备。

2. 点焊效率更高,采用伺服机械手实现高速点焊、精准定位。

3. 点焊质量更高,整个点焊过程无需人为参与,有效保障点焊效果一致性,同时排除了人工点焊对工人的技术水平的要求。

4. 节省操作人员,大大降低人力成本。人工只需上料,简单设置即可自动点焊,根据实际情况一人可以同时管理多台机器。

5. 机器操作简单,对操作人员没有严格要求,简单培训即可熟练掌握。

6. 隐藏式设计使机台操作安全性大大提高。


三、本机图片



四、技术参数

【设备功率】3KW,220V 交流电输入,50HZ
【使用气压】0.4-0.8Mpa
【适合镍片宽度】4MM 5MM 6MM 可定制
【适合镍片厚度】0.1MM---0.15MM
【生产效率】1芯920-960个/小时,2芯-10芯/组2000-2500个电芯/小时(注:电池前后有出延长镍带,效率会相应降低)
【标配点焊机】 BC-380U 主焊机贰台(双方向多脉冲放电,功率 12KW)
【焊机效果】焊接一致性非常好,焊点均匀,美观
【控制器件】7.5 寸触摸屏,4 轴 PLC 编程器,取料轴采用 750W 伺服电机传动,下移位点焊轴采用 750W 伺服电机传动,2 轴送镍片轴采用步进电机送料,精确数字化控制,误差小,精度高
【镍带】采用盘形镍带,减少浪费
【设备调试】设备调试简单,易学易懂,换型号速度快
【进料】进料区域采用流水线自动进料,料斗一次性可投放约 500PCS 电芯
【出料】成品出料区域长度 500MM,产品可直接流到贵公司生产流水线,减少人工搬运
【故障清除】设备自带故障报警,根据提示清除故障
【设备外形尺寸】长 1730mm*宽 720mm*高 1560mm
【设备重量】约 180KG
